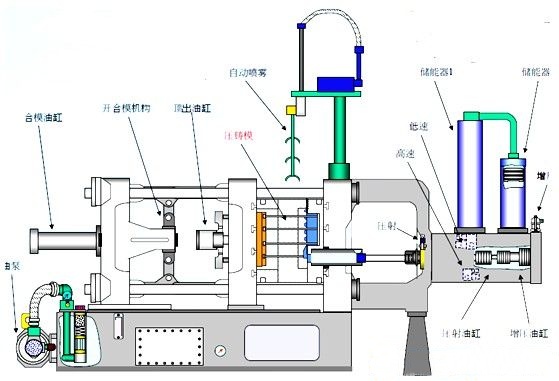

Yatay soğuk odalı basınçlı döküm makinesi , demir dışı metal basınçlı döküm için yaygın olarak kullanılan bir tür ekipmandır. Ekipmanın yapısal tanıtımı aşağıdadır:

Çerçeve: Çerçeve, tüm basınçlı döküm makinesinin ana çerçevesidir. Yüksek mukavemetli dökme demir veya çelikten yapılmıştır ve tüm ekipmanın ağırlığını taşıyabilir ve destekleyebilir.

Atış sistemi: Atış sistemi temel olarak bir atış silindiri, bir enjeksiyon silindiri, bir ağızlık vb.'den oluşur. Atış silindiri, erimiş alaşımın soğuk odadan kalıba preslenmesinden sorumludur. Enjeksiyon silindiri presleme hızını ve basıncını kontrol eder. Meme, erimiş alaşımın akışını kontrol etmek için soğuk odayı ve kalıbı birbirine bağlar.

Kalıp sistemi: Kalıp, bir kalıp yuvası, bir sabit plaka, bir hareketli kalıp plakası, bir hareketli kalıp plakası yuvası vb.'den oluşur. Kalıp sistemi, metal ürünün şeklini oluşturmak ve döküm işlemini tamamlamak için kullanılır. kalıbın açılması, kapanması ve hareketi.

Hidrolik sistem: Hidrolik sistem, hidrolik pompalar, hidrolik silindirler, yağ boruları vb. dahil gerekli gücü sağlar. Basınçlı döküm makinesinin hareketini ve kontrolünü gerçekleştirmek için çeşitli hidrolik bileşenlerin çalıştırılmasından sorumludur.

Kontrol sistemi: Kontrol sistemi, sıcaklık, basınç ve hız gibi parametrelerin ayarlanması ve düzenlenmesi de dahil olmak üzere, basınçlı döküm makinesinin çalışma sürecini elektrikli bileşenler, sensörler, PLC vb. yoluyla izler ve kontrol eder.

Yatay soğuk odalı basınçlı döküm makineleri, daha büyük ve daha karmaşık dökümler için uygun olma, daha yüksek enjeksiyon hızları ve daha kolay kalıp kurulumu ve ayarı gibi diğer tipteki basınçlı döküm makinelerine göre belirli avantajlara sahiptir. Bununla birlikte, belirli uygulamalarda, uygun bir basınçlı döküm makine yapısının seçiminde, ürün gereklilikleri ve proses gereklilikleri gibi birçok faktörün dikkate alınması gerekmektedir.
