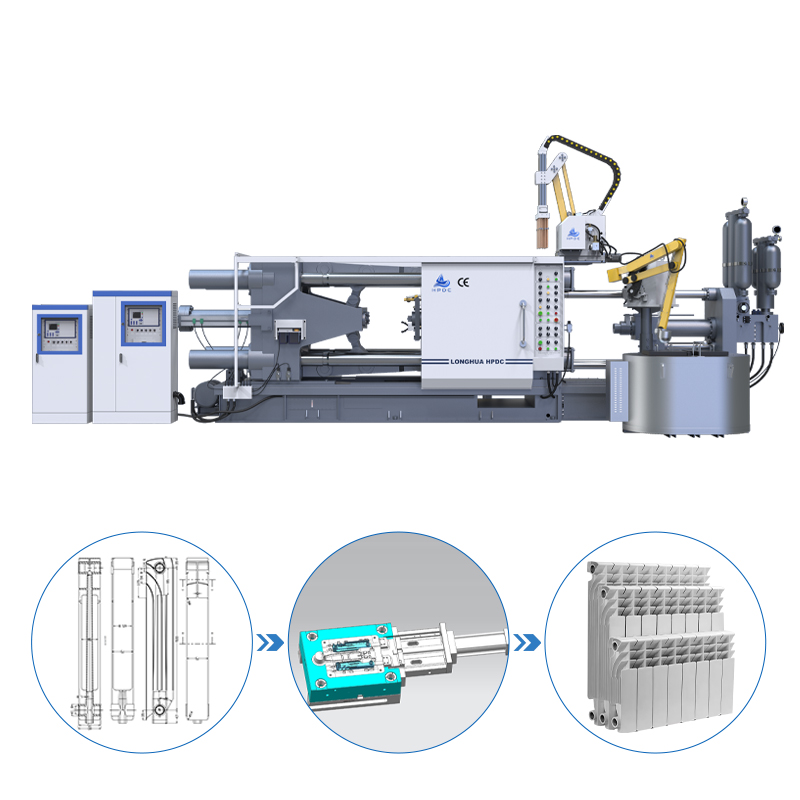

Döküm makinesi yapısı:
Genel yapıdan başlayarak: kolon çerçevesi, çerçeve, enjeksiyon, hidrolik, elektrik, yağlama, soğutma, güvenlik
Makinenin fonksiyonel noktaları şunlardır: sıkıştırma mekanizması, enjeksiyon mekanizması, hidrolik aktarım, elektrik kontrolü, emniyet koruması.
Sıkıştırma mekanizması:
İşlevi: Esas olarak kalıbı kapatma, kalıbı kilitleme ve ürünü dışarı atma işlemlerini gerçekleştirir.
1.bileşim
(1) Üç plaka: hareketli koltuk plakası, son koltuk plakası, kuyruk plakası
(2) Korint sütunu: krank mili mekanizması: uzun menteşe, küçük menteşe, kanca menteşe ve hareketli tip oturma plakası, kuyruk plakası ve kapalı hidrolik silindir ile bağlantılı
(3) fırlatma mekanizması: fırlatma hidrolik silindiri, yüksük, hareketli oturma plakasına sabitlenmiştir.
(4) Kalıp ayarlama mekanizması: kalıp ayarlama motoru, dişli tertibatı, kuyruk plakasına sabitlenmiştir.
(5) Yağlama sistemi: bükümlü dirsekli yağlama pompası, yağ tahliyesi, yağ borusu, şönt
2. Çalışma özellikleri
(1) Dirsek bükme mekanizması:
- Bükme dirsekli bağlantı çubuğu sistemi aracılığıyla kuvvetin artırılmasının etkisi, sıkıştırma hidrolik silindirinin itme kuvvetini 16 ila 26 kat artırabilir, yakıt tüketimini azaltabilir, sıkıştırma hidrolik silindirinin çapını küçültebilir, pompanın gücünü azaltabilir ve aynı gücü elde edebilir.
- Değişken hızda kalıp kapatma hareketi gerçekleştirilebilir: Kalıplama işleminde, hareketli kalıp taban plakasının hareket hızı sıfırdan maksimuma hızla çıkar, ardından kademeli olarak yavaşlar, bükülmüş dirsek düz bir şekilde sonlanır, kalıp kapatma hızı sıfıra iner ve ardından kendiliğinden kilitlenme durumuna geçer.
- Sıkıştırma kalıbı kapatıldığında, itme kuvveti ortadan kaldırılabilir: sıkıştırma kalıbı sıkılaştığında ve dirsek çubuğu düz bir çizgi halinde uzatıldığında, kendiliğinden kilitlenme meydana gelir. Bu noktada, sıkıştırma hidrolik silindirinin itme kuvveti ortadan kaldırılabilir. Sıkıştırma sistemi hala kapalı durumdadır.
(2) Fırlatma mekanizması:
Makine kalıbı açtıktan sonra, hidrolik silindirin piston kolunun göreceli hareketiyle itme çubuğu ve yüksük dışarı itilebilir. Fırlatma kuvveti, fırlatma hızı ve fırlatma süresi hidrolik sistem tarafından ayarlanabilir ve çift hidrolik silindir kullanılarak itme çubuğu kuvvetinin düzgün, hareketin yumuşak olması ve fırlatma pim deliği dağılımının daha makul olması sağlanabilir.
(3) Kalıp ayarlama mekanizması:
Kalıp motorunu dişli tertibatını tahrik edecek şekilde ayarlayarak, kuyruk plakası ve kalıp kilitleme kolon çerçevesinin hareketli şablonu, eksenel yönde çekme çubuğu boyunca hareket eder; böylece dinamik olarak sonlandırılmış oturma plakası arasındaki mesafe genişletilir veya daraltılır; parametreler için teknik özelliklere bakınız.
(4) Yağlama sistemi:
Hareket aşınmasını azaltmak için, hareket eden yüzeyde uygun yağlama yağı bulundurulmalıdır. Zamanlama ve niceliksel yağlamayı sağlamak için ise yağlama pompası ve otomatik yağlama sistemleri kullanılmalıdır.
(5) Enjeksiyon mekanizması
- Görev: Metal hidrolik sıvıyı kalıp boşluğuna doldurarak yerleştirmek.
- Bileşenler: Enjeksiyon hidrolik silindir tertibatı, besleme namlusu, çekiç tertibatı, hızlı enjeksiyon akümülatör tertibatı, basınçlı akümülatör tertibatı.
(6) Hidrolik iletim sistemi
İşlev: Hidrolik bileşenler (güç bileşenleri, yürütme bileşenleri, kontrol bileşenleri, yardımcı bileşenler, çalışma ortamı) ve döngüsel iletim gücü aracılığıyla çeşitli işlemleri gerçekleştirmek.
İçerik:
① Hidrolik sistemin yapısı
- Güç kaynağı -- hidrolik pompa
- Yürütme elemanı -- doğrusal ve dönme hareketini sağlamak için sırasıyla hidrolik silindir/hidrolik motor.
- Kontrol bileşenleri - kontrol vanaları (yön, basınç, akış vanası vb.), hidrolik sistemdeki yağın akış yönünü, basıncını ve akışını kontrol eder ve ayarlar, böylece yürütme bileşenlerinin hareket gereksinimlerini karşılar.
- Yardımcı bileşenler - yağ tankı, filtre, akümülatör, ısı eşanjörü, basınç göstergesi, boru bağlantı parçası, sızdırmazlık tertibatı vb.
- Çalışma ortamı - hidrolik yağ
② Döküm makinesinin hidrolik sisteminin yapısı:
Yağ tankı, hidrolik pompa, açma hidrolik silindiri, fırlatma hidrolik silindiri, enjeksiyon hidrolik silindiri, ayarlama hidrolik motoru, hidrolik kontrol bileşenleri, hidrolik akümülatör, filtre, vb.
Hidrolik akümülatör
- Bu fonksiyon, belirli bir miktarda sıvıyı depolamak ve gerektiğinde enjeksiyon mekanizmasının hidrolik yağını takviye etmek için kullanılır. Sabit basınç ve hız sağlar.
- Kullanım alanı: -53℃ ile 121℃ arasındaki sıcaklıklarda, büyük hacimli ve yüksek akışlı sistemler için uygundur.
- Genel kategoriler: piston tipi, hava yastığı tipi
(4) filtre
- Filtreleme yoluyla yabancı maddeleri uzaklaştırır, kirliliği izin verilen seviyeye indirir ve sistemin normal çalışmasını sağlar.
- Genel kategoriler: ağ tipi, hat aralığı tipi, kağıt çekirdek tipi, sinterleme tipi (kalıp döküm makinesi için ağ tipi)
(5) yakıt deposu
- Bu fonksiyon, yağı depolamak, hidrolik sistemin dolu ve çalışma ortamının sağlanmasını temin etmek ve aynı zamanda ısı dağılımını sağlamak, böylece havanın yağdan uzaklaşmasını ve tortunun çökelmesini önlemek için kullanılır.
- Döküm makinesi yağ tankı yapısı: bütünleşik: ana yağ tankı, besleme ucu yağ tankı ve dönüş yağ tankından oluşur ve borular aracılığıyla bir bütün halinde birbirine bağlanır.
(6)Hava filtresi
- Hidrolik yağın filtrelenmesinin görevi, tanka yabancı maddelerin girmesini önlemek ve aynı zamanda havalandırma ile sıvı seviyesi dalgalanmasını dengelemektir.
- Döküm makinelerinde yaygın olarak kullanılan yağ ve hava filtresi
(7) Güvenlik koruması
- Üretimin güvenliğini sağlamak ve kazaları önlemek işlevi
- İçerik: Enjeksiyon alanı koruması, sıkıştırma alanı koruması, emniyet kontrol sistemi, acil durdurma emniyet koruması
- Enjeksiyon bölgesinin koruma bileşimi, ön ve arka güvenlik kapıları, hareketli kalıp oturma plakası kapağı, uçuşan malzeme bölmesi. Enjeksiyon sırasında metal-sıvı sıçramasını önler.
- Kalıp kapatma alanının koruyucu bileşimi, ön ve arka güvenlik kapısı, hareketli kalıp oturma plakası kapağı, kuyruk plakası kapağı, dirsek arka kapağı, dirsek ön kapağı. Dirseği veya kalıp yüksüğünü bükerken kazara yaralanmaları önler.
- Güvenlik kontrol sistemi, sırasıyla sistem ve PLC tarafından kontrol edilen ön ve arka güvenlik kapısı kontrol sistemlerinden oluşmaktadır.
- Acil durdurma emniyet koruması: Acil durdurma düğmesini ayarlayın ve göstergeyi ve alarmı ayarlayın.
(8) Elektrik kontrolü
- İçindekiler: motor, PLC kontrol sistemi, çeşitli elektrik bileşenleri, elektrik devresi
- İşlevi: Makineye güç sağlamak ve makinenin önceden belirlenmiş basınç, hız, sıcaklık ve süreye göre çalışmasını sağlamaktır.
Makinenin elektrik şemasına göre çalışma prensibi ve hidrolik çalışma prensibi analiz edilebilir.
